多繩摩擦式提升系統配置及換繩存在的風險

多繩摩擦式提升機系統構成如圖1、2 所示，鋼絲繩搭放在摩擦輪上，鋼絲繩的兩端各懸掛一個提升容器 (或一端懸掛一個提升容器，另一端懸掛平衡錘)，電動機帶動摩擦輪轉動，通過摩擦輪上的摩擦襯墊與鋼絲繩之間的摩擦力來帶動鋼絲繩完成容器的提升或下放。

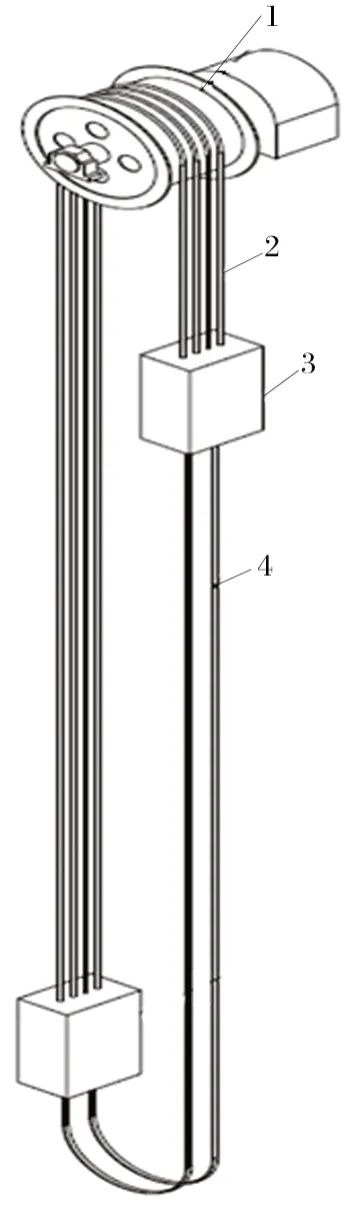

圖1 井塔式多繩摩擦式提升機

1.摩擦輪 2.提升鋼絲繩 3.提升容器 4.尾繩

圖2 落地式多繩摩擦式提升機

1.天輪 2.提升鋼絲繩 3.摩擦輪 4.尾繩 5.提升容器

多繩摩擦式提升機換繩的主要困難在于：鋼絲繩一端的容器停在井口，另一端停在井底，兩側鋼絲繩張力存在張力差，當鋼絲繩從容器上斷開后，井底容器上鋼絲繩懸垂質量很大，而此時摩擦輪提供的摩擦力很小，無法阻止鋼絲繩在摩擦輪上的滑動，如圖3所示。此時有

式中：T2 為容器在井底側的鋼絲繩受力，N；T1 為容器在井口側的鋼絲繩受力，N；n 為提升鋼絲繩數量，根；m 為提升鋼絲繩單位質量，kg/m；g 為重力加速度，取 9.81 kg/m2；H 為提升高度，m。

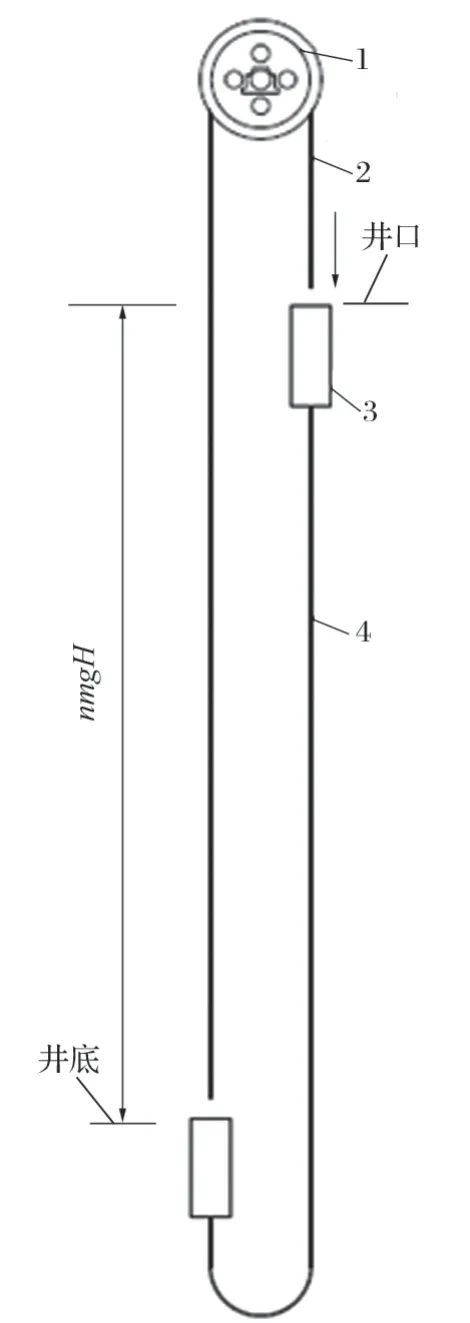

圖3 多繩摩擦式提升機摩擦輪兩側鋼絲繩的張力差

1.摩擦輪 2.提升鋼絲繩 3.提升容器 4.尾繩
