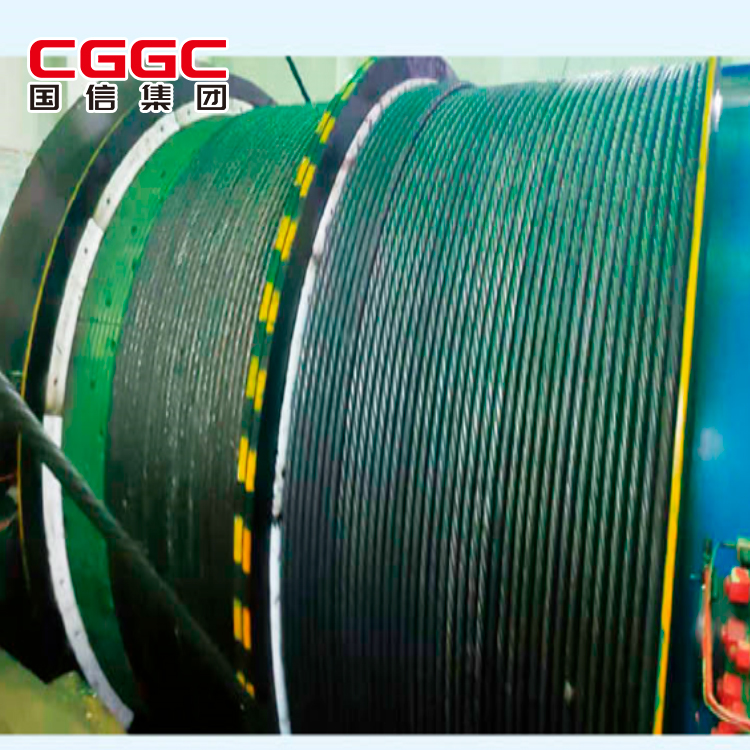

單繩纏繞式礦井提升機主要使用的塑料襯板是平行折線繩槽塑料襯板。對于鋼絲繩不上二層的提升機來說，選擇螺旋襯板沒有任何問題，但是如果鋼絲繩上二層，折線繩槽塑料襯板在導繩方面有一定的優勢。

折線繩槽塑料襯板能解決大多數上二層后鋼絲繩纏繞過程中亂繩、咬繩的問題。

    折線繩槽在卷筒的每一周范圍內均由直線繩槽和斜線繩槽組成，且每一圈的直線繩槽和斜線繩槽位置完全相同。鋼絲繩在進行多層纏繞時，通過斜線繩槽來固定上層鋼絲繩與下層鋼絲繩交叉過渡點的位置，使上層鋼絲繩的交叉在斜線段完成。在直線繩槽段，上層鋼絲繩完全落入兩根下層鋼絲繩形成的凹槽內，繩間形成線接觸，使上下層鋼絲繩之間的接觸穩定。在返繩時，配合卷筒兩端帶有返回凸緣的階梯擋環，引導鋼絲繩順利爬升并返回，避免鋼絲繩由于相互切入擠壓而造成的亂繩，使鋼絲繩排列整齊并且及平穩地過渡到上一層，實現多層纏繞。

折線繩槽使鋼絲繩卷繞平滑、各層之間的負荷均勻分布，此技術延長了鋼絲繩的使用壽命，減少鋼絲繩損壞，提高設備運行安全性，并且減少了機械設備因換繩的停機問題。

纏繞式提升機卷筒纏繞鋼絲繩的層數應符合下列規定：

-------卷筒表面帶有平行折線繩槽和層間過渡裝置的：升降人員時不超過3層：專用于升降物料時不超過4層

-------卷筒表面帶有螺旋和層間過渡裝置的：升降人員時不超過2層：專用于升級物料時不超過3層。

相較于螺旋繩槽塑料襯板，平行折線繩槽塑料襯板應用于單繩纏繞式提升機能增加上下層鋼絲繩間的接觸穩定性 ，有效避免鋼絲繩多層卷繞時的亂繩現象，減少繩間磨損，提高了鋼絲繩的使用壽命。
